Основные характеристики водосчётчиков СВК по ГОСТ Р 51232

Опубликовано: 10 ноября 2018 / Обновлено: 12 ноября 2018

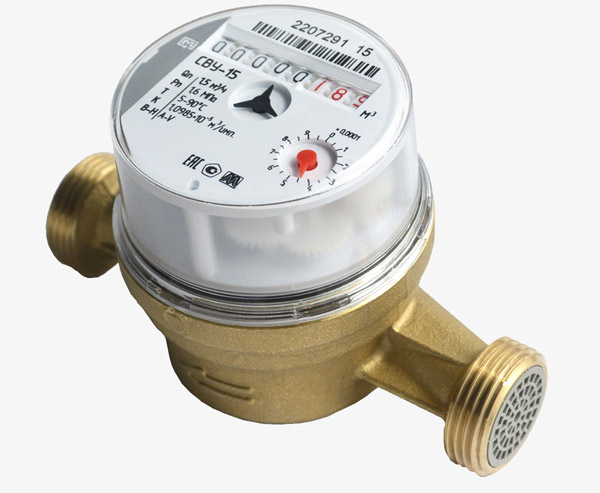

Счетчики воды крыльчатые СВК предназначены для измерения объема горячей или холодной питьевой воды по ГОСТ Р 51232, протекающей по трубопроводу в системах горячего и холодного водоснабжения при температуре от 5 до 90°С и при давлении не более 1 МПа.

Счетчики горячей воды являются универсальными и могут применяться для измерения объема холодной воды.

	CВК-15Г	СВК-15Х	СВК-20Г	СВК-25Г	СВК-32Г
Исполнение	латунный корпус	латунный корпус	латунный корпус	латунный корпус	латунный корпус
Антимагнитная защита	+	+	+	+	+
Диаметр условного прохода, мм	15	15	20	25	32
Класс и рабочее положение	BH/AV	BH/AV	BH/AV	BH/AV	BH/AV
Номинальный расход Qn, м3/ч	1,5	1,5	2,5	3,5	6,0
Максимальный расход Qmax, м3/ч	3,0	3,0	5,0	7,0	12,0
Переходный расход Qt, м3/ч	0,12 (0,15)	0,12 (0,15)	0,2 (0,25)	0,28 (0,35)	0,48 (0,6)
Минимальный расход Qmin, м3/ч	0,03 (0,06)	0,03 (0,06)	0,05 (0,1)	0,07 (0,14)	0,12 (0,24)
Максимальное рабочее давление воды не более, МПа (бар)	1,0	1,0	1,0	1,0	1,0
Потеря давления при Qmax не более, МПа	0,1	0,1	0,1	0,1	0,1
Цена оцифрованного деления контрольной шкалы стрелочного указателя, куб.м	0,0001	0,0001	0,0001	0,0001	0,0001
Масса счетчика без монтажного комплекта /с монтажным комплектом, не более кг	0,65/1,0	0,65/1,0	0,65/1,0	3,6	3,6
Габаритные размеры, мм, не более длина / длина с монтажным комплектом ширина / высота	110(80)/190(150) 80 / 85	110(80)/190(150) 80 / 85	130 / 230 80 / 95	260 / 380 105 / 200	260 / 380 105 / 200
Присоед. размер резьбового соединения	G3/4-B	G3/4-B	G1-B	G1 1/4-B	G1 1/2-B
Средний срок службы счетчика, лет	12	12	12	12	12
Межповерочный интервал, лет -при работе на холодной воде -при работе на горячей воде	универсальный 6 4	6 —	универсальный 6 4	универсальный 6 4	универсальный 6 4
Комплект монтажных частей	+	+	+	+	+
Обратный клапан	+	+

Другие виды счётчиков.

	СВК-40Г	СВК-50Г	СВК-15ГИ	СВК-15ГМИ
Исполнение	латунный корпус	латунный корпус	латунный корпус	латунный корпус
Антимагнитная защита	+	+	+	+
Диаметр условного прохода, мм	40	50	15	15
Класс и рабочее положение	BH/AV	BH/AV	BH/AV	BH/AV
Номинальный расход Qn, м3/ч	10,0	15,0	1,5	1,5
Максимальный расход Qmax, м3/ч	20,0	30,0	3,0	3,0
Переходный расход Qt, м3/ч	0,8 (1,0)	3,0 (4,5)	0,12 (0,15)	0,12 (0,15)
Минимальный расход Qmin, м3/ч	0,2 (0,4)	0,45 (1,2)	0,03 (0,06)	0,03 (0,06)
Максимальное рабочее давление воды не более, МПа (бар)	1,0	1,0	1,0	1,0
Потеря давления при Qmax не более, МПа	0,1	0,1	0,1	0,1
Цена оцифрованного деления контрольной шкалы стрелочного указателя, куб.м	0,001	0,001	0,0001	0,0001
Масса счетчика без монтажного комплекта /с монтажным комплектом, не более кг	4,5	4,6	0,65/1,0	0,45/0,8
Габаритные размеры, мм, не более длина / длина с монтажным комплектом ширина / высота	290 / 430 155 /300	290 / 430 155 /300	110/ 190 80 / 85	80/ 150 80 / 85
Присоед. размер резьбового соединения	G2-B	G2 1/4-B
Средний срок службы счетчика, лет	12	12	12	12
Межповерочный интервал, лет -при работе на холодной воде -при работе на горячей воде	универсальный 6 4	универсальный 6 4	универсальный 6 4	универсальный 6 4
Комплект монтажных частей	+	+	+	+
Обратный клапан			+	+
Цена одного импульса, л*имп			10х1	10х1

Гарантийный срок эксплуатации счетчика — 36 месяцев со дня введения его в эксплуатацию.

Гарантийный срок хранения счетчика — 18 месяцев со дня изготовления предприятием-изготовителем.

Счетчик соответствует требованиям ГОСТ Р 50601-93, ГОСТ Р 50193.1-92, ТУ 4213-001-654925540-2010

Зарегистрирован в Государственном реестре средств измерений № 44572-10

Свидетельство об утверждении типа средств измерений RU.C.29.065.A №40006

Санитарно-эпидемиологическое заключение № 16.11.421.Т.000190.05.10
